流量定量控制系統
添加時間:2016-08-05



該流量定量控制器是目前很多企業都會用到或者是都需要改進的項目之一,它具有操作簡便易學,顯示直觀,手動控制流量或自動控制流量相結合等特點。特別適用于油田摻油、摻水、摻藥、配料、定量注水及各種液體的定量控制。目前一些現在仍采用人工操作罐裝/打料,同時也不想投入太多成本,就想提高工作效率的企業建議采用本系統。

一、系統組成

1、流量計:這是控制的基礎,直接影響控制的效果,因此基本要求是測量精度越高越好,有信號輸出功能。同時流量計種類較多,還要根據測量介質、管道口徑、流量范圍等參數進行選型,選擇合適的流量計。

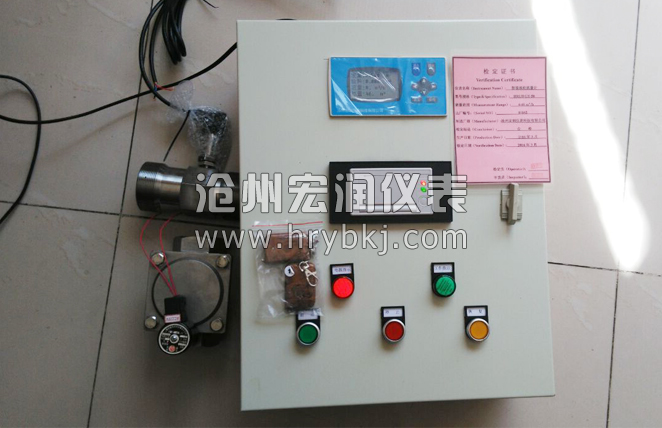

2、WDK控制箱(流量定量控制器):內含全中文液晶顯示定量控制儀、內部控制線路及組件、外部控制按紐和指示燈等,箱子的標準尺寸400*300*200mm,電源為AV220V,可帶打印機打印功能。

3、斷流設備:可以是管道已有的動力設備,如泵;也可以是后裝上去的電磁閥、電動閥、流量閥等。

二、控制過程

定量控制儀在接收了流量計的流量信號后,在其內部完成流量的累計,同時在控制儀內部設定好所需要的定量控制值,當定量控制儀顯示的累計數值達到所設定的定量控制值時,定量控制儀輸出開關量信號。此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備,從而達到定量控制的效果。

三、產品特點

1、只需要流量計、控制箱(流量定量控制器)和斷流設備組成,結構簡單,成本低;

2、控制箱內的控制線路及組件是根據客戶所需要的流量計和設備量身定制的,信號線連接簡單,到現場后一般無需調整,流量計和斷流設備等均有控制箱內提供電源,只需要給控制箱提供AC220V即可,如現場有其他如泵設備也可同量控制,只要訂貨時注明我們給予定制;

3、控制箱面板設有“啟動”、“停止”和“清零”按紐,并有“狀態指示燈”顯示,因此顯示直觀,操作簡單、方便、易學;

4、流量定量控制器內的定量控制儀為全中文液晶顯示,每次定量控制值可以根據需要任意更改,只需在定量控制儀內操作完成;

四、主要功能

1、設有大、小閥控制,分別控制大流量和小流量,達到精確的定量控制;

2、同時控制泵和閥門時,設有泵延時起動和泵提前關閥功能;

3、配有溢料、憋泵接口,發生溢料、憋泵時關閉打料即時保護;

4、在定量控制儀內可查看總累積、瞬時流量、時間、流量計輸入信號值等,并設有打料次數、每次打料時間、每次打料量、日或月累計等查詢功能;

5、可以具有打功能,打印內容包括“打料名稱”、“起止時間”、“打料量”等,并高可設置打印2聯。

6、可配485通迅、USB接口轉存功能。

五、訂貨須知

1、為流量定量控制器選擇合適的流量計:告之測量介質名稱、測量管口徑、工作壓力和溫度、流量范圍或其他要求,我們給您選型;如你已有流量計請確認流量計是否有信號輸出功能,并告之信號類型,該定量控制器適用于任何流量信號;

2、說明控制的要求:如每次定量值的大小、每天控制的次數、是否每次控制的值都一樣以及其他要求;

3、選擇斷流設備:如已有斷流設備請告之其工作電源和功率,我們作量身訂制流量定量控制器;如需要我們提供斷流設備也可以。在此我們建議斷流設備請選擇電磁閥或電動閥(在需要延時啟動或關閉時)為佳,盡量不要控制泵,如要定量控制器控制泵應在現場給泵的電源加接接觸器,我們控制接觸器的電源。同時在管道布置時,以液位差產生流動的動力源為好,這樣在控制時為安全、測量精度也佳。
