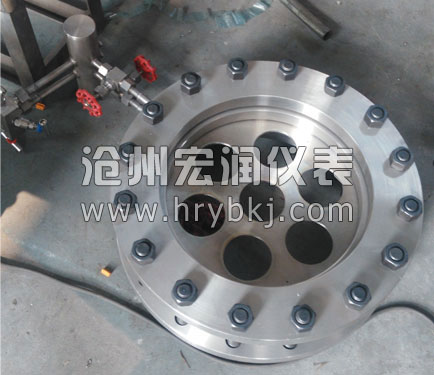

局部收縮和壓差對孔板流量計的測量影響：

在孔板前，連續流動著的流體將遇到孔板的阻擋。在管壁處的流體由于受孔板阻擋，阻力上限，使流體速度降低，部分動能轉變成靜壓能，其結果使孔板入口端面接近管壁處的流體靜壓力升高。而管道中心流速上限，靜壓低，使其在同一端面形成徑向壓力差，其結果將使流體質點在這一徑向壓差作用下產生一徑向加速度。在這一徑向速度作用下，靠近管壁處的流體質點以偏轉一個角度向孔口流動，形成了流束的局部收縮。

由于流體運動的慣性，流經節流裝置后流體將繼續保持原來的流動方向，在孔板出口端面形成一最小收縮截面，此處流束截面最小，流速達上限，壓力低。此后，流束又逐漸擴大，壓力逐漸恢復升高，直到流體充滿整個管道，壓力恢復到上限值。但孔板后的壓力并沒有恢復到原來的數值，兩者壓力之差，即為流體流經節流裝置后所產生的壓力損失。此壓力損失主要是由流體流經節流裝置后流束突然擴大所產生渦流呆滯現象所造成的。
